Série de composants pneumatiques

La pince pneumatique parallèle à guide linéaire SOLH HFZ est directement interchangeable avec la série SMC MHZ2. Il adopte une transmission synchrone à crémaillère et pignon à double piston intégrée à un guide linéaire à billes pour une rigidité élevée et une excellente résistance aux charges décalées. Trois variantes d'actionnement sont disponibles : HFZ standard à double effet ; HFSZ à simple effet normalement fermé (le ressort maintient la pièce lorsque l'air est coupé) ; HFTZ à simple effet normalement ouvert (le ressort libère la pièce en cas de perte d'air). Les tailles d'alésage vont de 6 à 40 mm avec une précision de positionnement répétée de ±0,01 à ±0,02 mm. Plusieurs options de montage incluent le taraudage inférieur, le montage latéral et le type N traversant. Les rainures de capteur double face et les anneaux magnétiques intégrés prennent en charge les commutateurs magnétiques de la série M9 pour un retour ouvert/fermé. Convient pour le serrage externe et la préhension à expansion interne. Les accessoires en option incluent des cache-poussière, des joints haute température et de la graisse de qualité alimentaire NSF-H1. La force de serrage efficace diminue avec l'extension du porte-à-faux de la mâchoire ; un facteur de sécurité ≥1,5 est requis lors du calcul de la charge. Largement déployé sur les effecteurs finaux de robots, l'électronique 3C, le matériel de précision, les stations de préhension de précision d'automatisation du moulage par injection et de l'emballage, en particulier pour les applications nécessitant un maintien ou un relâchement de sécurité hors tension et des conditions de travail avec des charges décalées latérales.

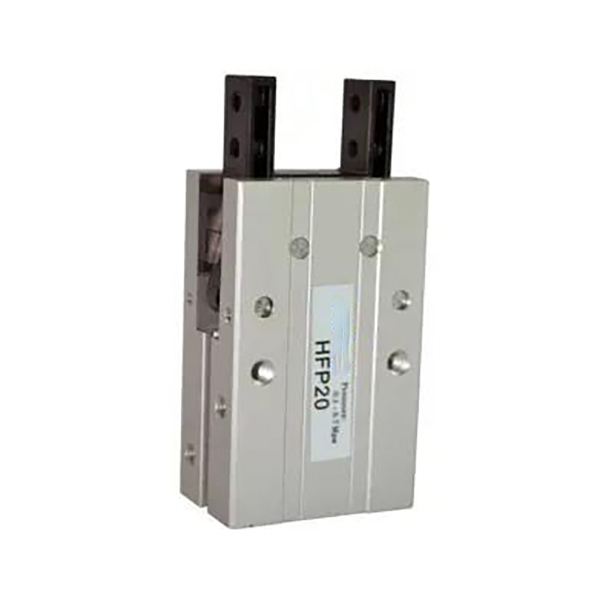

La pince pneumatique parallèle de type levier économique SOLH HFP adopte une transmission à tringlerie à levier mécanique comme solution de préhension légère et rentable. Les tailles d'alésage couvrent 10/16/20/25/32 mm. Les mâchoires se ferment lorsque le piston s'étend et s'ouvrent lors de la rétraction ; la force de serrage est 20 % à 30 % supérieure à la force d'ouverture pour un maintien fiable de la pièce. Des trous de montage sont disponibles sur trois faces : latérale, inférieure et arrière. Les aimants permanents intégrés fonctionnent avec les interrupteurs magnétiques CS1-G pour un retour d'état ouvert/fermé. Les plaques d'isolation par friction métalliques réduisent l'abrasion pour s'adapter au fonctionnement continu à cycle élevé. Positionné comme une alternative économique aux pinces à guidage linéaire telles que HFZ et MHZ2, il convient aux applications de charges légères et moyennes sensibles aux coûts. Un entretien périodique de la graisse sur les joints de levier est recommandé. Largement utilisé pour la manipulation à haute fréquence de pièces en plastique 3C, de matériel estampé miniature et de petits composants d'emballage. Non recommandé pour les conditions avec de lourdes charges de décalage persistantes ou des exigences d'assemblage de très haute précision.

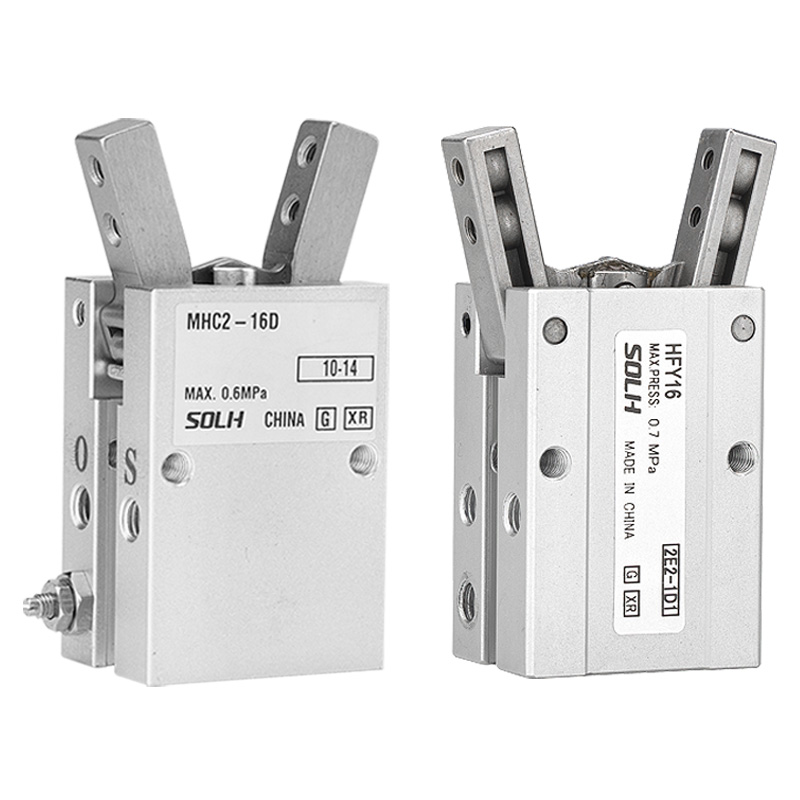

La pince pneumatique à pivot de type Y SOLH HFY constitue une alternative interchangeable et rentable au SMC MHC2. Entraîné par une liaison pivot à piston unique avec amplification de couple à levier. Deux variantes sont proposées : double effet HFY et simple effet normalement ouvert HFTY. La plage de rotation atteint +30°/-10° avec un angle de rotation effectif total d'environ 40°. Les papillons réglables intégrés permettent une régulation indépendante de la vitesse d'ouverture et de fermeture, et la précision du positionnement répété atteint ±0,02 mm. Les tailles d'alésage couvrent 6/10/16/20/25/32 mm. Trois surfaces de montage (en bas, sur le côté, à l'arrière) sont disponibles. Les anneaux magnétiques intégrés sont compatibles avec les commutateurs magnétiques CMSH et DS1-G pour le retour du signal de limite. Il est idéal pour la préhension par emballage extérieur de pièces miniatures rondes, courbes et irrégulières dans un espace d'installation confiné et dans des conditions de manipulation de charges légères à haute fréquence. Lors de la sélection, notez que le couple de serrage diminue avec l'extension du porte-à-faux de la mâchoire ; un facteur de sécurité ≥1,5 est requis pour la vérification de la charge. Par rapport au MHC2 d'origine, le HFY présente un angle d'oscillation légèrement plus étroit tout en prenant en charge un montage sur trois côtés avec un rapport qualité-prix supérieur. Le MHC2 d'origine est recommandé si une plage d'oscillation plus large ou une fonction de maintien hors tension normalement fermée est requise.

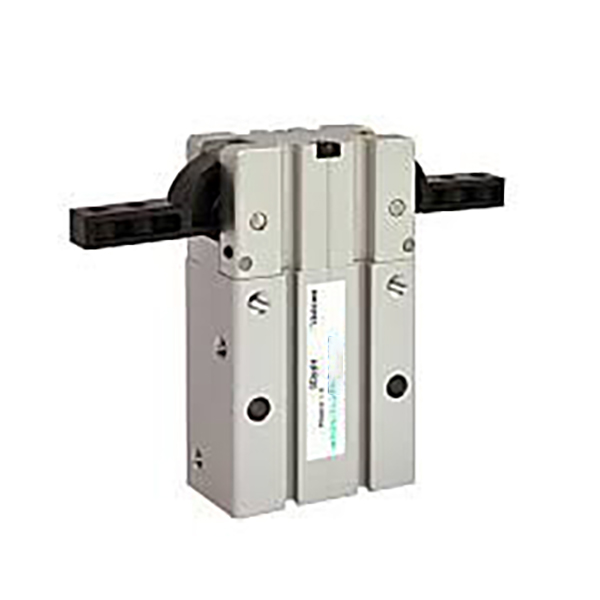

La pince pneumatique à grande ouverture à 180° à liaison pivotante SOLH HFR est entraînée par une liaison à piston pour faire tourner les mâchoires. Chaque mâchoire pivote jusqu'à 90°, formant une ligne droite lorsqu'elle est complètement ouverte pour fournir un dégagement maximal et éliminer les interférences mécaniques lors du prélèvement et du placement. Les tailles d'alésage couvrent 10/16/20/25/32 mm avec une conception purement à double effet. L'angle de surfermeture de -2°~-5° assure un serrage stable. Trois surfaces de montage (côté, bas, arrière) sont disponibles ; la localisation des trous de goupille sur la base améliore la précision de l'assemblage, et le montage traversant du suffixe N est facultatif. Tous les modèles sont équipés d'aimants permanents intégrés et de rainures de capteur compatibles avec les interrupteurs magnétiques CMSH. La structure optimisée des mâchoires anti-poussière et les séparateurs métalliques antifriction offrent une durée de vie supérieure à 5 millions de cycles pour les environnements d'atelier modérément poussiéreux. Largement utilisé pour la préhension et le retournement de pièces à cavité profonde, de grands boîtiers en plastique et de matériaux de boîte. La pince pivotante à engrenages MHW2 peut être envisagée pour les applications à charge moyenne si un jeu d'évitement extrême n'est pas nécessaire. Une marge de sécurité minimale de 30 % doit être réservée lors du calcul du couple ; Le porte-à-faux étendu de la mâchoire réduit considérablement le couple de serrage efficace.

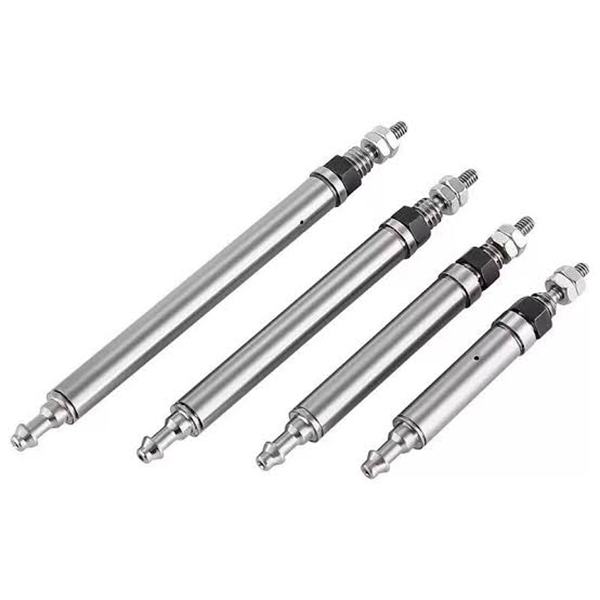

Le vérin pneumatique à broches ultra-miniature SOLH CJ1 est interchangeable avec les modèles SMC équivalents, proposés dans des alésages φ2,5 et φ4. φ2,5 est uniquement un rappel par ressort à simple effet, tandis que φ4 prend en charge les versions à simple effet et à double effet. Mince et ultra léger (2 ~ 3,5 g), il ne comporte aucun coussin intégré pour une réponse rapide. L’orifice d’air côté tige peut être pivoté de ±90° pour faciliter la disposition des tubes. Les filetages externes aux deux extrémités permettent une fixation axiale directe sans supports supplémentaires. Il délivre une poussée allant de 0,64 à 6,3 N à 0,5 MPa, adaptée aux microcharges inférieures à 100 g pour éviter les dommages par impact sur les petites pièces délicates. Les joints NBR permettent un fonctionnement sans huile pour un environnement propre. Largement utilisé dans les tâches push-pull haute fréquence à course courte, notamment les tests de durabilité des boutons 3C, l'éjection de puces, le positionnement de micro-composants, le réglage fin des instruments de précision et les actionneurs miniatures pour dispositifs médicaux. Un facteur de sécurité de poussée d'au moins 50 % est recommandé lors de la sélection.

Le vérin pneumatique compact à double effet SOLH CJP2 est entièrement interchangeable avec les modèles SMC équivalents. Les tailles d'alésage incluent Ø4/6/10/16 mm, divisés en CJP2 (sans aimant) et CDJP2 (anneau magnétique intégré). Conception pure à double effet équipée de coussinets en caoutchouc aux deux extrémités pour réduire l'impact et le bruit. Par rapport à l'ancienne série CJP, il adopte une construction de carrosserie plus courte et permet une réduction de poids de 55 à 65 %. Six styles de montage sont disponibles : de base, sur panneau, à bride, sur pied et plus encore, adaptés à une installation encastrée, une fixation axiale et un assemblage latéral. Toutes les tailles sont livrées avec des anneaux magnétiques ; même la variante Ø4 minimum prend en charge les commutateurs magnétiques doubles de la série M9 pour un retour de position bidirectionnel. Le corps en aluminium anodisé dur et les joints NBR permettent un fonctionnement sans huile avec une durée de vie supérieure à 3 millions de cycles et une poussée bidirectionnelle constante. Largement utilisé pour les applications push-pull bidirectionnelles à course courte telles que l'éjection de micro-composants dans l'industrie 3C, les tests de durabilité des boutons, le réglage fin des instruments de précision et les actionneurs miniatures pour les équipements médicaux. Une marge de sécurité de charge minimale de 30 % doit être réservée lors de la sélection. Choisissez le CJP à simple effet si un rappel par ressort est requis, et le vérin ultra-mini CJ1 pour un espace de chargement ultra-léger extrêmement confiné.

Le vérin pneumatique à micro-goupilles de rappel par ressort à simple effet SOLH CJP est entièrement interchangeable avec les modèles SMC équivalents. Les tailles d'alésage couvrent Ø4/6/10/16 mm, y compris les variantes CJP (sans anneau magnétique) et CDJP (anneau magnétique intégré). La conception à simple effet s'étend sous l'alimentation en air et se rétracte automatiquement via un ressort lors de la coupure d'air avec fonction de sécurité de réinitialisation hors tension. Sans coussin intégré, il offre une réponse rapide et une fréquence de cyclisme maximale jusqu'à 250 cpm. Deux styles de montage sont disponibles : montage sur panneau B et montage encastré S. Le corps ultra-court peut être intégré à l'intérieur des machines pour économiser de l'espace d'installation. Le corps en laiton anodisé dur et les joints NBR permettent un fonctionnement dans un environnement propre et sans huile avec une durée de vie supérieure à 3 millions de cycles. Largement utilisé pour l'éjection unidirectionnelle, l'arrêt de positionnement, la conduite de gabarit miniature, les tests de durabilité des boutons 3C et d'autres actionnements unidirectionnels à course courte. Une marge de sécurité de poussée minimale de 50 % est recommandée lors de la sélection. Sélectionnez le modèle CJP2 à double effet pour un mouvement push-pull bidirectionnel et le vérin ultra-mini CJ1 pour une charge utile ultra légère dans un espace extrêmement confiné.

Le mini vérin pneumatique de type stylo en acier inoxydable SOLH CDJ2 est entièrement interchangeable avec la série SMC CJ2, disponible dans les tailles d'alésage φ6/10/16 avec anneau magnétique intégré compatible avec les interrupteurs de position magnétiques. Construit avec un corps et une tige de piston en acier inoxydable 304 pour une résistance à la rouille et des performances anticorrosion douces, adapté aux environnements humides, de qualité alimentaire, médicaux et propres. La conception de l'embout serti sans tirant offre un contour compact et léger. Les variantes complètes couvrent le type standard à double effet CDJ2B, le rappel par ressort à simple effet CDJ2E, l'extension à ressort à simple effet CDJ2ET et la tige de piston hexagonale non rotative CDJ2KB pour un positionnement anti-torsion. Coussin en caoutchouc standard ; Le coussin d'air Z est facultatif pour φ10/16 afin de réduire l'impact à grande vitesse. La pression de démarrage minimale atteint 0,06 MPa, permettant un fonctionnement continu sans huile avec une durée de vie supérieure à 5 millions de cycles. Un ensemble complet d'accessoires de montage comprenant une bride, un support de pied et une double chape est disponible. Comparé aux mini-cylindres C85 et MI, le CDJ2 offre des spécifications plus riches et un meilleur rapport qualité-prix. Largement utilisé pour les mouvements push-pull linéaires à haute fréquence dans les équipements en espace confiné pour les tests 3C, les machines alimentaires et l'automatisation médicale. Une marge de sécurité minimale de 50 % sur la poussée est recommandée lors de la sélection.

Le mini-cylindre non rotatif en acier inoxydable SOLH CJ2K appartient à la famille des cylindres CJ2 et présente une interchangeabilité dimensionnelle complète avec le CJ2K d'origine importé. Les tailles d'alésage couvrent Φ10 et Φ16. Équipé d'une tige de piston hexagonale et d'une structure de guidage intégrée pour des performances mécaniques anti-torsion. Tolérance de rotation : ≤±1,5° pour Φ10 et ≤±1° pour Φ16, éliminant les problèmes de déflexion de charge survenant sur les vérins à tige ronde ordinaires pendant le mouvement alternatif. Construit avec un corps en acier inoxydable 304 pour une résistance à la rouille et à l'humidité, avec un contour mince et compact. Trois modes de fonctionnement sont optionnels : double effet, rappel par ressort simple effet et sortie par ressort simple effet. L'anneau magnétique intégré est facultatif, compatible avec les commutateurs magnétiques M9BW pour le retour de position. Coussins en caoutchouc standard aux deux extrémités ; fonctionnement sans huile pris en charge avec une durée de vie mécanique jusqu'à 8 millions de cycles. Plusieurs options de montage sont disponibles, notamment le type de base, le montage sur pied, le montage sur bride et le montage à double chape. Idéal pour les applications nécessitant une position angulaire fixe des fixations d'extrémité, telles que la poussée de gabarits plats dans l'automatisation 3C, l'alimentation linéaire des caméras pour l'inspection optique, le transport des pièces à l'intérieur des fentes de guidage et l'éjection des pièces plates. Un vérin à tige ronde CJ2 standard est recommandé si la restriction angulaire n'est pas nécessaire et si la rentabilité est prioritaire. Une charge latérale radiale excessive sur la tige de piston doit être évitée pour éviter l'abrasion de la bague de guidage et la détérioration de la précision anti-rotation.
